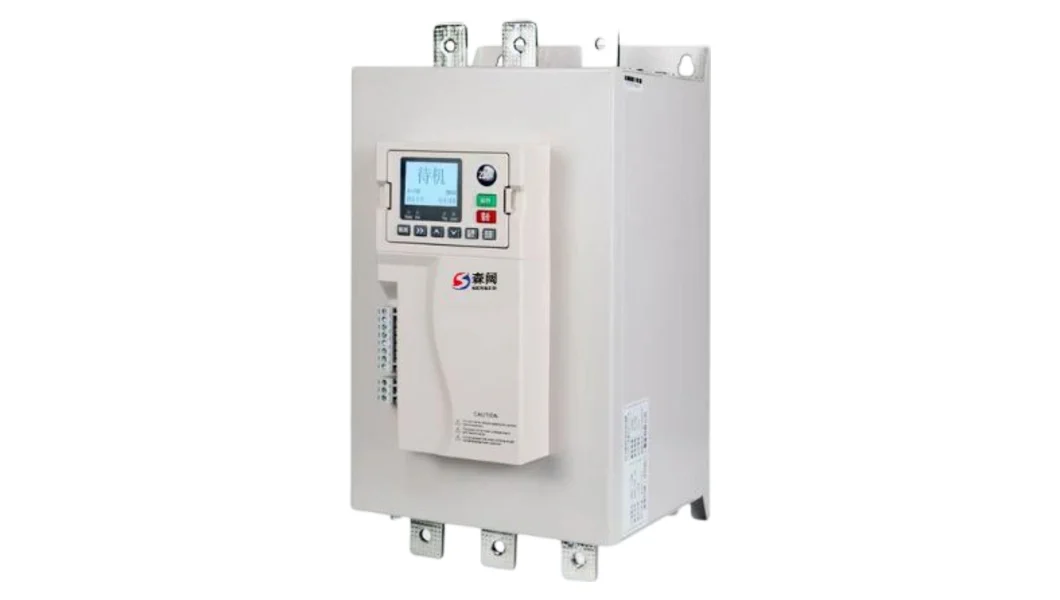

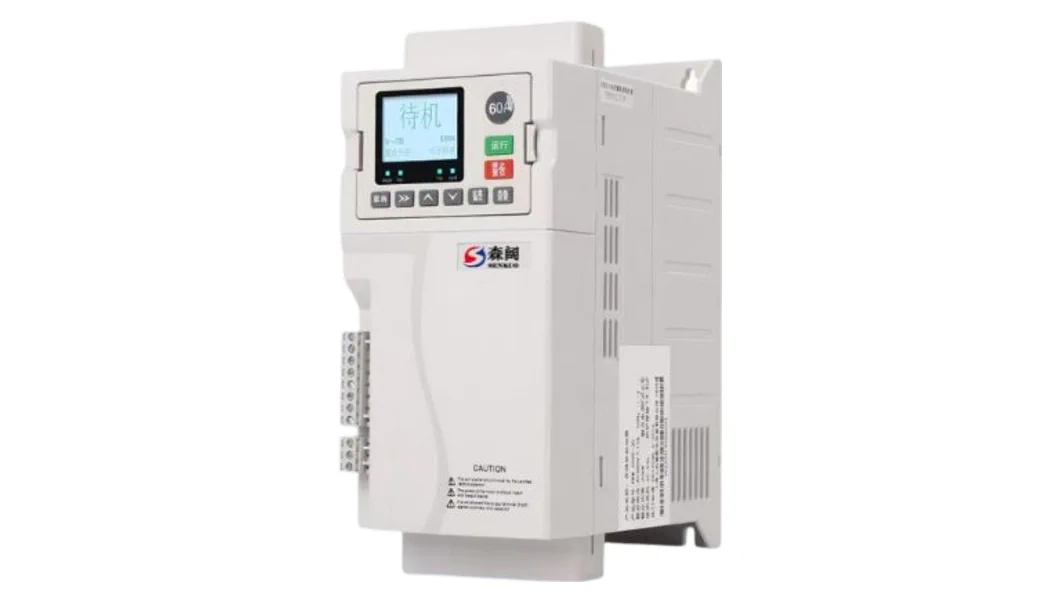

森阔SKR6800系列智能在线软启动器

工作原理

• 调压原理
  在线软启动器通常采用晶闸管（可控硅）作为功率控制元件。晶闸管具有可以控制其导通角的特性，通过改变晶闸管的导通角，就能够调节施加到电动机上的电压。在启动过程中，软启动器会逐渐增加输出电压，使电动机从较低的电压开始启动，避免了直接启动时的高电压冲击。
• 限流原理
  软启动器通过监测电动机的电流来实现限流功能。在启动时，它会限制电动机的启动电流在一个设定的范围内。当电流超过设定值时，软启动器会自动调整晶闸管的导通角，减小输出电压，从而降低电流。随着电动机转速的升高，电动机的反电动势逐渐增大，电流会逐渐减小，软启动器则会相应地逐渐增加输出电压，使电动机最终达到额定电压和额定转速运行。
• 控制原理
  软启动器内部有一个控制电路，它可以根据预设的参数和电动机的运行状态来控制晶闸管的导通角。控制电路通常会采用微处理器或专用的控制芯片，通过对各种传感器采集到的信号进行处理和分析，实现对电动机启动过程的精确控制。例如，根据电动机的负载情况、电源电压等因素，自动调整启动时间、限流值等参数，以确保电动机能够平稳、可靠地启动。

通过以上工作原理，在线软启动器能够实现对电动机的软启动，减少启动时的电流冲击和机械冲击，延长电动机和相关设备的使用寿命，同时也降低了对电网的影响。本产品可与低压配电柜、GCK低压抽屉柜等配电设备配合使用，构建完整的配电与电机控制系统。与低压变频器相比，本产品更专注于电机启动阶段的控制，适用于不需要调速的场景。

应用领域

1. 工业制造业：广泛应用于风机、水泵、压缩机、搅拌机、输送带等各类工业设备的电机启动控制。在化工、钢铁、水泥、造纸等行业，智能旁路软启动器可有效应对复杂的负载工况，保障生产设备的稳定运行。
2. 建筑领域：用于建筑物的给排水系统、通风空调系统、电梯等设备的电机启动。其低电流启动特性可减少对建筑物电网的影响，确保电力供应的稳定性，同时降低设备维护成本。
3. 市政工程：在城市污水处理厂、自来水厂、泵站等市政设施中，智能旁路软启动器可实现大型水泵电机的平稳启动，提高市政设施的运行可靠性和效率，保障城市的正常运转。
4. 矿山行业：适用于矿山开采设备、通风设备、提升设备等电机的启动。面对矿山恶劣的工作环境和重载启动需求，软启动器的保护功能和精确控制能力发挥着重要作用，提高了矿山设备的安全性和运行稳定性。

SKR6800系列软起动器外围配件规格参数表

注：

1. 在线式软启动器不需要外接交流接触器
2. 一次线规格中“铜电缆线”简写为“铜线”，铝线规格单独标注。
3. 空开（MCCB）为配电断路器规格，旁路接触器需与软起动器型号匹配。

SKR6800系列在线式软启动器_工业级品质_启动力强更节能

SKR6800系列在线式软启动器是一款数字化智能电机控制设备，专为5.5kW至320kW功率范围的鼠笼式三相异步电机设计，兼容220VAC-380VAC供电电压，额定电流覆盖11A-800A，可适配市电、自备电站、柴油发电机组等多种供电场景，为电机提供平稳起动、可靠运行及全面保护的一体化解决方案，广泛适用于各类工业生产中的电机驱动场景。

设备支持星形连接与内三角形连接两种电机接线方式，配备中文+英文双语液晶显示面板，操作直观便捷，同时具备RS485通讯接口及丰富的扩展输入输出选项，可灵活融入各类自动化控制系统，满足不同用户的集中控制与远程操作需求。

二、核心功能特点

2.1 多模式起动与停止控制

• 起动方式：提供电压斜坡起动、限流起动、转矩起动三种可选曲线，用户可根据电机负载特性及工况需求，通过参数（F04）自由切换，默认采用电压斜坡起动模式，起动时间可在1s-120s范围内调节（默认15s），有效降低起动电流对电网及电机的冲击。
• 停止方式：支持自由停车与定时软停车两种模式，软停时间可设置为0s-60s，能够避免电机骤停带来的机械冲击，延长设备使用寿命。

2.2 全面的电机保护机制

设备内置多重保护功能，可精准监测电机运行状态，及时响应异常情况，保障电机与设备安全：

• 缺相保护：涵盖输入缺相、输出缺相保护，当检测到三相电源或电机接线存在缺相问题时，迅速触发保护动作。
• 过载与过流保护：包括运行过载、起动过流、运行过流保护，过载保护采用反时限控制逻辑，保护等级可在1-30级之间调整（默认10级），过流倍数及保护时间均可按需设定。
• 电压异常保护：具备过压、欠压保护功能，可根据电网电压波动情况，设定保护倍数（过压100%-140%、欠压50%-100%）及保护时间（0s-120s）。
• 其他保护：包含软起动过热、相序故障、三相不平衡、欠载、晶闸管击穿保护等，全方位覆盖电机运行过程中的常见风险点。

2.3 灵活的控制与扩展选项

• 控制模式：支持键盘单独控制、外控单独控制、通讯单独控制，以及多种组合控制模式（默认键盘+外控），可通过参数（F03）进行配置，适配不同的操作场景。
• 扩展接口：配备远程控制输入、继电器输出（含1路标配、1路选配）、4-20mA模拟输出，满足与外部传感器、控制器的联动需求，模拟输出参数可进行上下限校准。
• 通讯功能：支持Modbus RTU通讯协议，通讯地址（1-127）、波特率（2400/4800/9600/19200）可灵活设置，便于实现多设备集中监控与数据交互。

三、技术参数规格

3.1 基础电气参数

3.2 环境与安装参数

• 防护等级：IP20
• 工作环境：海拔2000米以下（超海拔需降额使用），环境温度-10°C~+40°C，相对湿度95%RH以下（无凝露），无易燃、易爆、腐蚀性气体及导电性尘埃，室内通风良好且震动小于0.5G。
• 冷却方式：强迫风冷
• 安装尺寸：不同电流规格对应不同外形及安装尺寸，例如11A-75A型号外形尺寸为105×240×168.5mm，采用M6安装螺丝；11A-150A软起动柜外形尺寸为310×720×320mm，具体可参考产品安装尺寸表。

3.3 核心参数设置范围

四、安装与连接说明

4.1 电机连接方式

• 星形连接法：适用于常规电机接线场景，通过主回路端子R、S、T接入三相电源，U、V、W连接电机绕组。
• 内三角形连接法：需通过参数F18（电机接线方式）设置为1，同时在参数F02中准确输入电机额定电流，接线时需对应电机绕组的U1、U2、V1、V2、W1、W2端子。

4.2 外接端子定义

五、操作面板说明

5.1 按键功能

5.2 状态LED指示

六、常见故障排除

七、安全注意事项

1. 设备交流电源线、输出电线及内部多个部件均带有高压，可能导致致命触电风险，开盖维修或进行任何电气操作前，必须用认可的隔离装置断开电源，并确认无残留电压。
2. 软启动器的停止功能无法隔离输出端危险电压，触及电气连接前需确保已完全断电隔离。
3. 设备仅支持授权维修人员进行维修，擅自拆卸、改动设备将导致产品保修失效，且可能引发安全隐患。
4. 安装时需按当地电气安全法规要求，做好接地及分支电路保护，避免短路风险；特殊场景下需安装外部安全系统控制的隔离开关和断路器，防止电机意外起动。
5. 设备废弃时，需按当地现行法律分类收集电气和电子垃圾，不可作为生活垃圾处理。
